acv 42ctgarminlead lfb kabel 42s/acv garmin

ACV 42ctgarminlead LFB KABEL 42S/ACV   GARMIN

ACV

52,99 EUR pro StuecACV 42ctgarminlead LFB KABEL 42S/ACV   GARMIN

inkl. 19% MwSt. zzgl. Versand

Art.Nr.: 79180   EAN-Code: 4026724008661

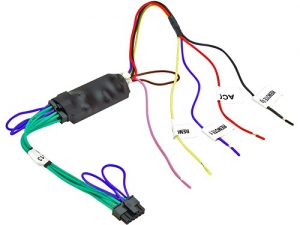

Radioanschlusskabel acv Garmin Vieo RV52 Stereo Dock

Radiohersteller verwenden fuer den Anschluss eines
Lenkradfernbedienungsinterfaces unterschiedliche Varianten.

Je nach Hersteller und Geraet koennen Einkabelsteuerungen,
Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen
Verwendung finden.

Die Anschlussvariante geht aus der BDA des Radioherstellers
hervor.

Alle Anschluesse muessen vor der Verbindung des Interfaces
mit dem Fahrzeug getaetigt werden.

Gegebenenfalls muss zusaetzlich die LFB-Funktion laut BDA
des Radioherstellers in einem Radiomenue angelernt werden.

Vor der Endmontage auf Funktion pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

Anschluss: 12 Pin Microfit Remote1 / Remote2 / Remote GND

Anschluss: rot: +12 Zuendungsstom Klemme 15 abgesichert
Anschluss: lose Kabel Garmin 14 Pin Stecker

blau: Remote1 gruen Analogeingang 1
gelb: Remote2 gruen Analogeingang 1
schwarz: Remote GND schwarz Analogeingang Masse

rosa: nicht belegt / nicht benutzt
violett: Garmin Analogeingang 2 nicht benutzt

LFB-Radioanschlusskabel fuer acv LFB Interfaces 42s xxxxx
LFB-Radioanschlusskabel fuer Infodapter 43u xxxx

Fuer folgende Anwendung:

Garmin Analogeingang 1 / Analogeingang Masse
