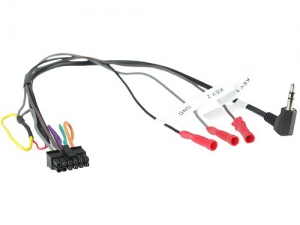

Radioanschlusskabel acv diverse Geraete

Radiohersteller verwenden fuer den Anschluss eines
Lenkradfernbedienungsinterfaces unterschiedliche Varianten.

Je nach Hersteller und Geraet koennen Einkabelsteuerungen,
Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen
Verwendung finden.

Die Anschlussvariante geht aus der BDA des Radioherstellers
hervor.

Alle Anschluesse muessen vor der Verbindung des Interfaces
mit dem Fahrzeug getaetigt werden.

Gegebenenfalls muss zusaetzlich die LFB-Funktion laut BDA
des Radioherstellers in einem Radiomenue angelernt werden.

Vor der Endmontage auf Funktion pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

Anschluss: 12 Pin Microfit 3,5mm Klinke /
Multikabelanschluss

Bruecke gelb offen 3,5mm Klinke Pioneer AVH/DMH/SPH

LFB-Radioanschlusskabel fuer acv LFB Interfaces 42s xxxxx
LFB-Radioanschlusskabel fuer Infodapter 43u xxxx

Konfiguration siehe BDA

Atoto Nachruestgeraete nicht unterstuetzt
Axion Nachruestgeraete nicht unterstuetzt
Kienzle Nachruestgeraete nicht unterstuetzt

Fuer folgende Anwendung:

Alpine 3,5mm Klinkenanschluss
Beat Einkabelanschluss
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss
Blaupunkt 2010 3,5mm Klinkenanschluss
China HU Key1 / Key2 / (GND) Anschluss
Clarion 3,5mm Klinkenanschluss
ESX Key1 / Key2 Anschluss
JVC 3,5mm Klinkenanschluss
JVC Einkabelanschluss
Kenwood Einkabelanschluss
Kenwood 2017 3,5mm Klinkenanschluss
Kenwood 2020 Key1 / Key2 / GND Anschluss
Nakamichi Einkabelanschluss
Panasonic Einkabelanschluss
Philips Einkabelanschluss
Pioneer 3,5mm Klinkenanschluss
Pioneer AVH/DMH/SPH 3,5mm Klinkenanschluss mit Molex
Zwischenstecker
Snooper Key1 / Key2 Anschluss
Sony 3,5mm Klinkenanschluss
XZent Einkabelanschluss
XZent Key1 / Key2 / GND Anschluss
Zenec Einkabelanschluss

Pioneergeraete 2021/2022 mit flach glanzmetallischer
Rueckseite

Pioneer AVH
Pioneer AVH-A240BT
Pioneer AVH-A240DAB

Pioneer DMH
Pioneer DMH-A240BT
Pioneer DMH-A241BT
Pioneer DMH-A340DAB
Pioneer DMH-A245BT

Pioneer SPH
Pioneer SPH-DA160DAB
Pioneer SPH-DA360DAB
