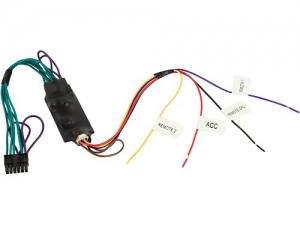

acv 42ctsmartlead lfb kabel 42s/acv geraete
Radioanschlusskabel acv Geraete mit LFB-Anlernfunktion
Blaupunkt / China HU / ESX / Garmin/ Kenwood 2020 /
Snooper / XZent
Das Smartlead stellt fuer analog anlernbare Geraete mit Zwei-
oder Dreikabelsteuerung alle verfuegbaren
Lenkradfernbedienungssignale inklusive Scrollradfunktionen
zur Verfuegung.
Die Anschlussvariante geht aus der BDA des Radioherstellers
hervor.
Alle Geraeteanschluesse muessen vor der Verbindung des
Lenkradfernbedienungsinterfaces mit dem Fahrzeug getaetigt
werden.
Zusaetzlich muss die LFB-Funktion laut BDA des
Radioherstellers in einem Radiomenue angelernt werden.
Vor der Endmontage auf Funktion pruefen.
Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de
Hinweis:
Anschluss: 12 Pin Microfit Key1 / Key2 / GND
rot: +12V Zuendungsstrom Klemme 15 abgesichert
braun: Programmierbruecke (siehe BDA)
LFB-Radioanschlusskabel fuer acv LFB Interfaces 42s xxxxx
LFB-Radioanschlusskabel fuer Infodapterc 43u xxxx
Fuer folgende Anwendung:
Geraete mit analoger LFB-Anlernfunktion
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss
China HU Key1 / Key2 / (GND) Anschluss
ESX Key1 / Key2 Anschluss
Garmin Key1 / Key2 / GND Anschluss
Kenwood 2020 Key1 / Key2 / GND Anschluss
Snooper Key1 / Key2 Anschluss
XZent Key1 / Key2 / GND Anschluss
Blaupunkt / China HU / ESX / Garmin/ Kenwood 2020 /
Snooper / XZent
Das Smartlead stellt fuer analog anlernbare Geraete mit Zwei-
oder Dreikabelsteuerung alle verfuegbaren
Lenkradfernbedienungssignale inklusive Scrollradfunktionen
zur Verfuegung.
Die Anschlussvariante geht aus der BDA des Radioherstellers
hervor.
Alle Geraeteanschluesse muessen vor der Verbindung des
Lenkradfernbedienungsinterfaces mit dem Fahrzeug getaetigt
werden.
Zusaetzlich muss die LFB-Funktion laut BDA des
Radioherstellers in einem Radiomenue angelernt werden.
Vor der Endmontage auf Funktion pruefen.
Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de
Hinweis:
Anschluss: 12 Pin Microfit Key1 / Key2 / GND
rot: +12V Zuendungsstrom Klemme 15 abgesichert
braun: Programmierbruecke (siehe BDA)
LFB-Radioanschlusskabel fuer acv LFB Interfaces 42s xxxxx
LFB-Radioanschlusskabel fuer Infodapterc 43u xxxx
Fuer folgende Anwendung:
Geraete mit analoger LFB-Anlernfunktion
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss
China HU Key1 / Key2 / (GND) Anschluss
ESX Key1 / Key2 Anschluss
Garmin Key1 / Key2 / GND Anschluss
Kenwood 2020 Key1 / Key2 / GND Anschluss
Snooper Key1 / Key2 Anschluss
XZent Key1 / Key2 / GND Anschluss
