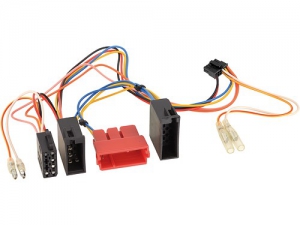

LFB Kabelbaum Mercedes

Anschluss: ISO / 10 Pin ISO / Mini ISO Mercedes Stecker

Hinweis:

Kabelbaum: 42cx401/42cx402/can-uni 01

Fahrzeuge Mercedes mit Audio 5 / Audio 10 1-DIN OEM Geraet
Fahrzeuge Mercedes mit Audio 30 APS 1-DIN OEM Navigation

Fahrzeuge VW Crafter mit RCD 2001 1-DIN OEM Geraet

Fahrzeuge Mercedes / VW mit Radiovorbereitung Anschluss
und Belegung vor Installation mit OEM Geraet pruefen:

Fahrzeuge mit abweichenden Komfort-Innenraum CAN Bus
Anschluss:
braun-rot verdrillt: CAN high
braun verdrillt: CAN low

CAN Bus an CAN Bus Verteiler Schwellerleiste
CAN Bus an Klimatronik
CAN Bus in Mini ISO Stecker: Pin 1 Can low / Pin 2 Can high
CAN Bus in 8 Pin ISO Stromstecker: Pin 7 CAN High / Pin 6
CAN low
CAN Bus in 18 Pin AMP Stecker: Pin 8 CAN low / Pin 9 CAN
high / nicht Robert-Bosch CAN

OEM Geraete mit ISO Blockanschluss:
ISO Verlaengerung Lautsprecher 10cm Artikel: 1322-02

Fuer folgende Fahrzeuge geeignet:

Mercedes A-Klasse (W169) 10/2004 - 04/2012
Mercedes A-Klasse (C169) 11/2004 - 07/2011
Mercedes B-Klasse (T245) 06/2005 - 06/2011
Mercedes C-Klasse (W203) 03/2000 - 01/2005
Mercedes CLK-Klasse (C208) 07/1999 - 03/2003
Mercedes CLK-Klasse (C209) 03/2002 - 05/2005
Mercedes E-Klasse (W210) 06/1999 - 12/2002
Mercedes SL-Klasse (R230) 08/2001 - 02/2006
Mercedes SLR (C199) 13/2003 - 12/2009
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 07/2003 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

VW
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Anschlusskabel fuer folgende Radiohersteller:

42arc000 China HU/Blaupunkt 2010 /Kenwood 2020 3 Lead
42arc100 Multilead/Blaupunkt 2012 /Kenwood 2017 Klinke / 3
lead
42arc101 Alpine Klinke
42arc103 Blaupunkt 2010 Mini-ISO
42arc104 Clarion/JVC Klinke
42arc105 JVC/Kenwood 1 lead
42arc107 Pioneer/Sony/Kenwood 2017 Klinke
42arc1072 Pioneer AVH/DMH/SPH 2022 Klinke
42arc108 Zenec/Digital Dynamic 1 lead
