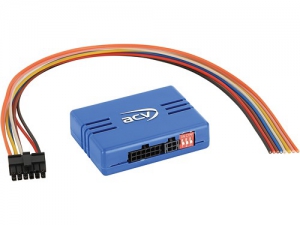

Warnton Interface PDC

Dieses CAN Bus Interface dient zur Wiederherstellung der
vorderen und hinteren Parksensortoene nach dem Tausch des
OEM Geraetes und stellt weitere Signale fuer das
Nachruestgeraet wie Zuendungsstrom, Rueckwaertssignal,
Beleuchtung und Geschwindigkeitssignal analog zur
Verfuegung.

Die Wiedergabe der Toene erfolgt ueber den optional
zusaetzlich erhaeltlichen LFB Lautsprecher PDC
42a/42cx401/42cx402/42cxpdc-trafic3-1 Artikel: 42cxpdc

Hinweis:

CAN Bus

Anschluss: lose Kabel

Fahrzeuge mit 20 Pin / 32 Pin Nissan Stecker

Anschluss 20 Pin Nissan Stecker:
Pin 19 rot rot +12V Dauerstrom Klemme 30 abgesichert
Pin 20 schwarz schwarz Masse Klemme 31

OEM Kabelfarben koennen variieren

Anschluss CAN Bus 32 Pin Nissan Stecker:
Pin 31 braun verdrillt gelb CAN High
Pin 32 gruen verdrillt blau CAN Low

Anschluss 42cxpdc:
Pin 5: 42cxpdc Ausgang rot Artikelbild 2
Pin 11: 42cxpdc Ausgang schwarz Artikelbild 2

Ausgaenge Interface:
rosa: +12V / 1,5A max. Zuendungsstrom Klemme 15
weiss: +12V / 1,5A max. Rueckwaertsgang bei laufendem Motor
orange: +12V / 0,1A max Beleuchtung Klemme 58
gelb/rot: Geschwindigkeitssignal

Status-LED:
blau blinken: CAN Bus Suche
blau permanent: CAN Bus eingebucht
blau/rot permanent: Ausgang +12V Zuendungsstrom Klemme 15
aktiv

Dipschalter ohne Funktion

Fuer folgende Fahrzeuge:

Nissan
Nissan Primastar (4/J4) 09/2021 - 2024

Renault
Renault Trafic Combi (L/JL) 05/2021 - 2024
Renault Trafic Kastenwagen (L/JL) 03/2022 - 2024

Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

Rueckfahrwarner PDC vorne / hinten

Optional:

LFB Lautsprecher PDC 42a/42cx401/42cx402/42cxpdc-trafic3-1
Artikel: 42cxpdc

Radioanschlusskabel: ISO Adapterkabel diverse Fahrzeuge
20Pin Nissan Artikel: 1215-02
Lenkradfernbedienungsinterface: LFB
Dacia/Nissan/Renault/Smart 20Pin/32Pin Nissan Artikel:
42srn011
Lenkradfernbedienungsinterface: LFB
Fiat/Nissan/Opel/Renault/Smart 20Pin/32Pin Nissan
Artikel: 42k-1215-007
