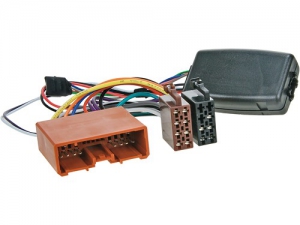

Lenkradfernbedienungsadapter Ford Ranger / Mazda

Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

analog

Anschluss: 24 Pin Mazda Stecker

Fahrzeuge Mazda mit / ohne BOSE OEM Soundsystem
Fahrzeuge Mazda mit Clarion / Panasonic OEM Geraet

Temperaturanzeige nicht unterstuetzt
Uhrzeit/Datum Einstellungen nicht unterstuetzt
Fader Einstellungen Fahrzeuge mit CAN Bus nicht unterstuetzt

blau: +12V Amp Remote

Fahrzeuge mit Fehlfunktion
Lenkradfernbedienungstastenbelegung Interfacekabel weiss
lila tauschen

Fuer folgende Fahrzeuge geeignet:

Ford
Ford Ranger (2AW) 04/1999 - 11/2006
Ford Ranger (2AB) 02/2007 - 12/2011

Mazda
Mazda 2 (DY) 04/2003 - 10/2007
Mazda 2 (DE) 10/2007 - 05/2015
Mazda 3 (BK) 01/2004 - 03/2009
Mazda 3 (BL) 05/2009 - 09/2013
Mazda 5 (CR) 06/2005 - 10/2010
Mazda 6 (GG/GY) 06/2002 - 02/2008
Mazda 6 (GH) 02/2008 - 02/2013
Mazda 626 (GF/GW) 06/1997 - 07/2002
Mazda B-Serie II Pickup 07/1999 - 11/2006
Mazda BT-50 01/2007 - 07/2012
Mazda CX-5 (GH) 04/2012 - 02/2015
Mazda CX-7 (ER) 10/2007 - 09/2013
Mazda MX-5 (NB) 04/1998 - 08/2005
Mazda MX-5 (NC) 10/2005 - 02/2009
Mazda MX-5 (NC) 02/2009 - 07/2015
Mazda Premacy (CP) 06/1999 - 05/2005
Mazda RX-8 (SE) 04/2003 - 10/2010
Mazda Tribute (EP) 09/2000 - 11/2005

Folgende Signale werden zur Verfuegung gestellt:

Lenkradfernbedienung

Fahrzeuge mit BOSE OEM Soundsystem Aktivsystemadapter
Mazda BOSE 22Pin ISO regelbar Artikel: 13-1173-50
Fahrzeuge mit BOSE OEM Soundsystem Aktivsystemadapter
verschiedene Fahrzeuge ISO ISO Artikel: 13-1190-50
Fahrzeuge mit 24 Pin Mazda Stecker

Anschlusskabel fuer folgende Radiohersteller:

LFB InCartec Kabel Blaupunkt/China HU/Kenwood: 42k-000
LFB InCartec Kabel Multilead diverse Geraete: 42k-025
LFB InCartec Kabel Alpine: 42k-100
LFB InCartec Kabel Blaupunkt/Kenwood/Pioneer: 42k-300
LFB InCartec Kabel XZent/ Zenec: 42-400
LFB InCartec Kabel Sony: 42k-600
LFB InCartec Kabel Kenwood: 42k-700a
LFB InCartec Kabel Clarion: 42k-800
LFB InCartec Kabel JVC: 42k-900

Allgemeine Installationshinweise:

UEberpruefung:
1: UEberpuefung aller Bedienfunktionen und
Fahrzeugeinstellfunktionen des OEM Geraetes
2: Demontage des OEM Geraetes spannungsfrei vornehmen
3: UEberpruefung aller Interfaceanschluesse auf Richtigkeit
und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im
Artikeltext und in der BDA
7: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

AEnderungen der Hardwarekonfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rueckruestung auf das OEM Geraet
2: OEM Geraet bedienen
3: CAN Bus-Ruhe herstellen
4: UEberpruefung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
