Lenkradfernbedienungsadapter BMW / Mini

Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

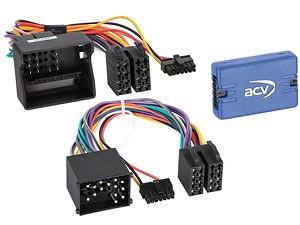

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

I Bus

Anschluss: 17 Pin BMW Stecker
Anschluss: 40 Pin Quadlock BMW Stecker

Fahrzeuge mit Business OEM Geraet

Fahrzeuge ohne Professional OEM Navigation
Fahrzeuge ohne OEM Soundsystem

OEM Zusatkomponenten demontieren
CD-Wechsler/TV-Tuner/Telefonmodul

Kompatibel mit allen Fahrzeugen aus LFB Interface:

LFB BMW 3er/5er/7er/X5 / Mini R50/R52/R53 17Pin IBus
Artikel: 42sbm003
LFB BMW 3er/5er/7er/X3/X5/Z4/ Mini 40Pin Quadlock IBus
Artikel: 42sbm004

Fuer folgende Fahrzeuge geeignet:

BMW 3er (E46) 07/1998 - 02/2007
BMW 5er (E39) 01/1996 - 05/2004
BMW 7er (E38) 09/1994 - 09/2001
BMW X3 (E83) 02/2004 - 08/2010
BMW X5 (E53) 03/2000 - 11/2006
BMW Z4 (E85) 03/2002 - 08/2008

BMW Mini (R50/R53) 06/2001 - 11/2006
BMW Mini (R52) 07/2004 - 08/2008

Folgende Signale werden zur Verfuegung gestellt:

LFB

17 Pin BMW Stecker:

Fahrzeuge mit Professional Navigation BMW Verlaengerung 17
Pin(f) 17 Pin(m)/Antenne 6,5m Artikel: 1020-21-6500-0
Fahrzeuge mit Soundsystem (nicht DSP/Harman Kardon)
Aktivsystemadapter BMW/Land Rover/Rover 17 Pin Artikjel:
13-1020-50

40 Pin BMW Stecker:

Fahrzeuge mit Professional Navigation BMW Verlaengerung
Quadlock(f) Quadlock(m)/Antenne 6,5m Artikel:
1024-25-6500-0
Fahrzeuge mit Soundsystem (nicht DSP/Harman Kardon) LFB
BMW 3er/5er/7er/X3/X5/Z4/ Mini Quadlock/Amp Artikel:
42sbm007
Fahrzeuge mit Stoffvedeck
Fahrzeuge mit Harman Kardon OEM Soundsystem LFB BMW
Mini (R53) 2001-2006 Amp Harman Kardon Artikel: 42sbm011

Anschlusskabel fuer folgende Radiohersteller:

LFB Kabel 42s/acv Alpine Klinke: 42ctalpinelead
LFB Kabel 42s/acv Parrot 4 Pin: 42ctasteroidlead
LFB Kabel 42s/acv Bosch-Blaupunkt 2010 Mini ISO:
42ctblaupunktlead
LFB Kabel 42s/acv Blaupunkt/China HU/Kenwood 3 Kabel:
42ctchinahulead
LFB Kabel 42s/acv Clarion Klinke: 42ctclarionlead
LFB Kabel 42s/acv Garmin Vieo RV52 Stereo Dock 3 Kabel:
42ctgarminlead
LFB Kabel 42s/acv JVC 1 Kabel/Klinke: 42ctjvclead
LFB Kabel 42s/acv Kenwood 1 Kabel: 42ctkenwoodlead
LFB Kabel 42s/acv Multilead diverse Geraete: 42ctmultilead
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead3
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead5
LFB Kabel 42s/acv Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Pioneer Klinke:
42ctpioneerlead
LFB Kabel 42s/acv Pioneer AVH/DMH/SPH 2022 Klinke lose:
42ctpioneerlead2
LFB Kabel 42s/acv Geraete mit LFB-Anlernfunktion:
42ctsmartlead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Sony Klinke:
42ctsonylead
LFB Kabel 42s/acv XZent/Zenec 1 Kabel: 42ctzeneclead

Allgemeine Installationshinweise:

UEberpruefung:
1: UEberpuefung aller Bedienfunktionen und
Fahrzeugeinstellfunktionen des OEM Geraetes
2: Demontage des OEM Geraetes spannungsfrei vornehmen
3: UEberpruefung aller Interfaceanschluesse auf Richtigkeit
und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im
Artikeltext und in der BDA
7: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

AEnderungen der Hardwarekonfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rueckruestung auf das OEM Geraet
2: OEM Geraet bedienen
3: CAN Bus-Ruhe herstellen
4: UEberpruefung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
