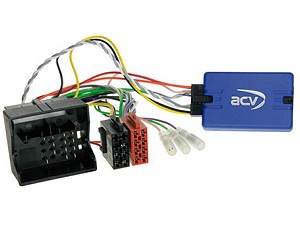

Lenkradfernbedienungsadapter Citroen / Fiat / Toyota

Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

CAN-Bus

Anschluss: 40 Pin Quadlock Citroen / Peugeot Stecker

Fahrzeuge mit Blaupunkt / Continental / Siemens VDO RD4 OEM
Geraet mit Lautstaerkedrehregler

Fahrzeuge ohne Continental RD5 OEM CD-Tuner Silverbox
Fahrzeuge ohne Continental RD45 OEM Geraet mit
Lautstaerkedrehregler
Fahrzeuge ohne Magneti Marelli RT3 / RT6 / Harman Becker
OEM Navigation Fahrzeuge ohne JBL OEM Soundsystem

Fahrzeugeinstellungen unterstuetzt (siehe BDA)

Fahrzeuge mit ECO-Mode +12V Dauerstromanschluss Klemme 30
Batterie abgesichert
Fahrzeuge mit PDC zusaetzlich can-pdc

Fuer folgende Fahrzeuge geeignet:

Citro n
Citro n Berlingo (7) 06/2008 - 03/2012
Citro n Berlingo (7) 04/2012 - 05/2015
Citro n Berlingo (7) 06/2015 - 06/2018
Citro n C2 (J) 12/2004 - 12/2009
Citro n C3 (F) 10/2005 - 01/2010
Citro n C3 (S) 01/2010 - 01/2017
Citro n C4 (L) 11/2004 - 08/2010
Citro n C5 (D) 10/2004 - 04/2008
Citro n C8 (E) 01/2008 - 07/2012
Citro n C8 (E) 07/2012 - 06/2014
Citro n DS3 (S) 03/2010 - 07/2014
Citroen Jumpy (X) 02/2007 - 05/2016
Citroen Nemo (A) 08/2008 - 12/2015
Citroen Xsara Picasso (C) 03/2004 - 02/2010

Fiat
Fiat Scudo (ZAF 270) 02/2007 -07/2016

Toyota
Toyota Proace 03/2013 - 08/2016

Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rot: +12V Zuendung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiss: +12V Rueckwaertssignal
rosa: Geschwindigkeitssignal
gruen: Masse GND Handbremssignal

Belastbarkeit Gesamtausgaenge: 100 mA max.

Strombedarf groesser 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Fahrzeugeinstellungen unterstuetzt

Fahrzeuge mit RD4 OEM Geraet / PDC LFB Citroen/Fiat
diverse Fahrzeuge 40Pin Quadlock PDC Artikel: 42sct008
Fahrzeuge mit RD45 OEM Geraet LFB
Citroen/Fiat/Peugeot/Toyota 40 Pin Quadlock Artikel:
42b-3444741

Anschlusskabel fuer folgende Radiohersteller:

LFB Kabel 42s/acv Alpine Klinke: 42ctalpinelead
LFB Kabel 42s/acv Parrot 4 Pin: 42ctasteroidlead
LFB Kabel 42s/acv Bosch-Blaupunkt 2010 Mini ISO:
42ctblaupunktlead
LFB Kabel 42s/acv Blaupunkt/China HU/Kenwood 3 Kabel:
42ctchinahulead
LFB Kabel 42s/acv Clarion Klinke: 42ctclarionlead
LFB Kabel 42s/acv JVC 1 Kabel/Klinke: 42ctjvclead
LFB Kabel 42s/acv Kenwood 1 Kabel: 42ctkenwoodlead
LFB Kabel 42s/acv Multilead diverse Geraete: 42ctmultilead
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead3
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead5
LFB Kabel 42s/acv Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Pioneer Klinke:
42ctpioneerlead
LFB Kabel 42s/acv Pioneer AVH/DMH/SPH 2022 Klinke lose:
42ctpioneerlead2
LFB Kabel 42s/acv Geraete mit LFB-Anlernfunktion:
42ctsmartlead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Sony Klinke:
42ctsonylead
LFB Kabel 42s/acv XZent/Zenec 1 Kabel: 42ctzeneclead

Allgemeine Installationshinweise:

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Konfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zu letzt
6: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere

AEnderungen der Konfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 und 6

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum fuehren zum
Erloeschen der Garantie des Produktes
