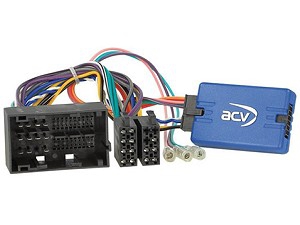

acv 42sfa019 lfb citroen/fiat/opel/peugeot vp
Lenkradfernbedienungsadapter Citroen / Fiat / Opel / Peugeot
Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.
Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.
Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de
Hinweis:
CAN Bus
Anschluss: 52 Pin Fiat Stecker
Fahrzeuge mit Continental 250VP1 / 250VP2 OEM Geraet
Fahrzeuge mit UConnect OEM Geraet
Fahrzeuge mit Daiichi OEM Geraet
Fahrzeuge mit Fehleranzeige Tageskilometerzaehler nach
Installation Dipschalterstellung unter der Platine:
Dipschalterstellung spannungsfrei anpassen
Dipschalter 1 on / Dipschalter 2 off / Dipschalter 3 on
oder off
Dipschalter 1 off / Dipschalter 2 on / Dipschalter 3 on
oder off
Dipschalter 1 on 250VP1 OEM HU
Dipschalter 2 on 250VP2 OEM HU
Dipschalter 3 on Blue+Me OEM Funktion
Dipschalter 4 on Pioneer
Dipschalter 1 off / Dipschalter 2 off / Dipschalter 3 on
Daiichi OEM Geraet
Nach Umstellung CAN Bus Ruhe herstellen
Fahrzeuge mit anhaltener Fehleranzeige und anderem
Softwarepaket nicht kompatibel
Bordcomputer Fahrzeugeinstellungen nicht unterstuetzt
Fernlichtassistent nicht unterstuetzt
Fahrassistenssysteme nicht unterstuetzt
Datum/Uhrzeiteinstellung nicht unterstuetzt
Fahrzeuge mit OEM Rueckfahrkamera Belegung OEM Stecker:
Rueckfahrkamera Adapter OEM Kamera 52Pin Fiat/32Pin Ford
Artikel: 771000-2000
rot: Pin 31 Video+
weiss: Pin 32 Video -
schwarz: Pin 33 Schirmung
Fuer folgende Fahrzeuge geeignet:
Citroen
Citroen Jumper (250) 05/2014 - 2023
Citroen Relay (250) 05/2014 - 2023
Fiat
Fiat 500 (ZAF 312) 07/2016 - 2023
Fiat 500L (ZAF 199) 10/2012 - 07/2017
Fiat 500L (ZAF 199) 07/2017 - 03/2022
Fiat Doblo (ZAF 263) 01/2015 - 06/2022
Fiat Ducato (ZFA 250) 05/2014 - 11/2021
Opel
Opel Movano Cargo C (Y) 10/2021 - 2023
Peugeot
Peugeot Boxer (Y) 05/2014 - 2023
Folgende Signale werden zur Verfuegung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.
rot: +12V Zuendung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiss: +12V Rueckfahrsignal
rosa: Geschwindigkeitssignal
gruen: Masse GND Handbremssignal
Belastbarkeit Gesamtausgaenge: 100 mA max.
Strombedarf groesser 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
Fahrzeuge mit Daiichi OEM Geraet Kabelbaum schwarze Kabel
Adapterkabelbaum Radioschacht Fahrerseite demontieren
Fahrzeuge mit direkt verkabeltem OEM Daiichi Geraet farbige
Kabel nicht kompatibel an den Support wenden/siehe
Artikel: 42sfa016
Bordkomputer Fahrzeugeinstellungen Infodapter:
Infodapter Citroen/Fiat/Opel/Peugeot 52Pin Fiat VP1/VP2
Artikel: 43uft01
Anschlusskabel fuer folgende Radiohersteller:
LFB Kabel 42s/acv Alpine Klinke: 42ctalpinelead
LFB Kabel 42s/acv Parrot 4 Pin: 42ctasteroidlead
LFB Kabel 42s/acv Bosch-Blaupunkt 2010 Mini ISO:
42ctblaupunktlead
LFB Kabel 42s/acv Blaupunkt/China HU/Kenwood 3 Kabel:
42ctchinahulead
LFB Kabel 42s/acv Clarion Klinke: 42ctclarionlead
LFB Kabel 42s/acv JVC 1 Kabel/Klinke: 42ctjvclead
LFB Kabel 42s/acv Kenwood 1 Kabel: 42ctkenwoodlead
LFB Kabel 42s/acv Multilead diverse Geraete: 42ctmultilead
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead3
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead5
LFB Kabel 42s/acv Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Pioneer Klinke:
42ctpioneerlead
LFB Kabel 42s/acv Pioneer AVH/DMH/SPH 2022 Klinke lose:
42ctpioneerlead2
LFB Kabel 42s/acv Geraete mit LFB-Anlernfunktion:
42ctsmartlead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Sony Klinke:
42ctsonylead
LFB Kabel 42s/acv XZent/Zenec 1 Kabel: 42ctzeneclead
Allgemeine Installationshinweise:
UEberpruefung:
1: UEberpuefung aller Bedienfunktionen und
Fahrzeugeinstellfunktionen des OEM Geraetes
2: Demontage des OEM Geraetes spannungsfrei vornehmen
3: UEberpruefung aller Interfaceanschluesse auf Richtigkeit
und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im
Artikeltext und in der BDA
7: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
AEnderungen der Hardwarekonfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rueckruestung auf das OEM Geraet
2: OEM Geraet bedienen
3: CAN Bus-Ruhe herstellen
4: UEberpruefung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.
Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.
Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.
Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de
Hinweis:
CAN Bus
Anschluss: 52 Pin Fiat Stecker
Fahrzeuge mit Continental 250VP1 / 250VP2 OEM Geraet
Fahrzeuge mit UConnect OEM Geraet
Fahrzeuge mit Daiichi OEM Geraet
Fahrzeuge mit Fehleranzeige Tageskilometerzaehler nach
Installation Dipschalterstellung unter der Platine:
Dipschalterstellung spannungsfrei anpassen
Dipschalter 1 on / Dipschalter 2 off / Dipschalter 3 on
oder off
Dipschalter 1 off / Dipschalter 2 on / Dipschalter 3 on
oder off
Dipschalter 1 on 250VP1 OEM HU
Dipschalter 2 on 250VP2 OEM HU
Dipschalter 3 on Blue+Me OEM Funktion
Dipschalter 4 on Pioneer
Dipschalter 1 off / Dipschalter 2 off / Dipschalter 3 on
Daiichi OEM Geraet
Nach Umstellung CAN Bus Ruhe herstellen
Fahrzeuge mit anhaltener Fehleranzeige und anderem
Softwarepaket nicht kompatibel
Bordcomputer Fahrzeugeinstellungen nicht unterstuetzt
Fernlichtassistent nicht unterstuetzt
Fahrassistenssysteme nicht unterstuetzt
Datum/Uhrzeiteinstellung nicht unterstuetzt
Fahrzeuge mit OEM Rueckfahrkamera Belegung OEM Stecker:
Rueckfahrkamera Adapter OEM Kamera 52Pin Fiat/32Pin Ford
Artikel: 771000-2000
rot: Pin 31 Video+
weiss: Pin 32 Video -
schwarz: Pin 33 Schirmung
Fuer folgende Fahrzeuge geeignet:
Citroen
Citroen Jumper (250) 05/2014 - 2023
Citroen Relay (250) 05/2014 - 2023
Fiat
Fiat 500 (ZAF 312) 07/2016 - 2023
Fiat 500L (ZAF 199) 10/2012 - 07/2017
Fiat 500L (ZAF 199) 07/2017 - 03/2022
Fiat Doblo (ZAF 263) 01/2015 - 06/2022
Fiat Ducato (ZFA 250) 05/2014 - 11/2021
Opel
Opel Movano Cargo C (Y) 10/2021 - 2023
Peugeot
Peugeot Boxer (Y) 05/2014 - 2023
Folgende Signale werden zur Verfuegung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.
rot: +12V Zuendung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiss: +12V Rueckfahrsignal
rosa: Geschwindigkeitssignal
gruen: Masse GND Handbremssignal
Belastbarkeit Gesamtausgaenge: 100 mA max.
Strombedarf groesser 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
Fahrzeuge mit Daiichi OEM Geraet Kabelbaum schwarze Kabel
Adapterkabelbaum Radioschacht Fahrerseite demontieren
Fahrzeuge mit direkt verkabeltem OEM Daiichi Geraet farbige
Kabel nicht kompatibel an den Support wenden/siehe
Artikel: 42sfa016
Bordkomputer Fahrzeugeinstellungen Infodapter:
Infodapter Citroen/Fiat/Opel/Peugeot 52Pin Fiat VP1/VP2
Artikel: 43uft01
Anschlusskabel fuer folgende Radiohersteller:
LFB Kabel 42s/acv Alpine Klinke: 42ctalpinelead
LFB Kabel 42s/acv Parrot 4 Pin: 42ctasteroidlead
LFB Kabel 42s/acv Bosch-Blaupunkt 2010 Mini ISO:
42ctblaupunktlead
LFB Kabel 42s/acv Blaupunkt/China HU/Kenwood 3 Kabel:
42ctchinahulead
LFB Kabel 42s/acv Clarion Klinke: 42ctclarionlead
LFB Kabel 42s/acv JVC 1 Kabel/Klinke: 42ctjvclead
LFB Kabel 42s/acv Kenwood 1 Kabel: 42ctkenwoodlead
LFB Kabel 42s/acv Multilead diverse Geraete: 42ctmultilead
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead3
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead5
LFB Kabel 42s/acv Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Pioneer Klinke:
42ctpioneerlead
LFB Kabel 42s/acv Pioneer AVH/DMH/SPH 2022 Klinke lose:
42ctpioneerlead2
LFB Kabel 42s/acv Geraete mit LFB-Anlernfunktion:
42ctsmartlead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Sony Klinke:
42ctsonylead
LFB Kabel 42s/acv XZent/Zenec 1 Kabel: 42ctzeneclead
Allgemeine Installationshinweise:
UEberpruefung:
1: UEberpuefung aller Bedienfunktionen und
Fahrzeugeinstellfunktionen des OEM Geraetes
2: Demontage des OEM Geraetes spannungsfrei vornehmen
3: UEberpruefung aller Interfaceanschluesse auf Richtigkeit
und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im
Artikeltext und in der BDA
7: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
AEnderungen der Hardwarekonfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rueckruestung auf das OEM Geraet
2: OEM Geraet bedienen
3: CAN Bus-Ruhe herstellen
4: UEberpruefung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.
Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
Diesen Artikel haben wir am Freitag, 21. Juni 2024 in unseren Katalog aufgenommen.
