Lenkradfernbedienungsadapter Nissan

Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

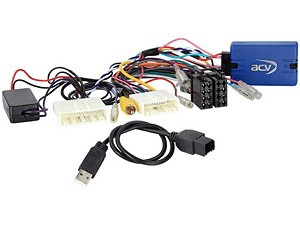

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

CAN Bus

Anschluss: 20 Pin / 32 Pin Nissan Stecker
Anschluss: OEM Kamera Cinch(m) gelb
Anschluss: OEM USB USB-A
Anschluss: +12V Zuendungsstrom Klemme 15 analog/CAN BUS

Fahrzeuge mit Modellausstattung Visia

Fahrzeuge ohne 360 OEM Kamerasystem

Datum/Uhrzeit Einstellungen unterstuetzt

Fahrzeuge mit +12V Zuendungsstrom Klemme 15 im 20 Pin
Stecker:
analogen Zuendungsstrom benutzen

Fahrzeuge ohne Lenkradfernbedienungsfunktion:
32 Pin Stecker Belegung pruefen Abschlusswiderstand 120
Ohm Bruecke schwarz auf OEM Kabel CAN High blau / CAN low
gruen belegen

Dipschalterstellung: 1-7 off / 8 on

Vor Installation:

Anschluss +6V Speisespannung und Videosignal auf korrekte
Belegung mit Werksgeraet pruefen

Fuer folgende Fahrzeuge geeignet:

Nissan Frontier 2015 - 2019
Nissan Navara (D231) 01/2016 - 07/2019
Nissan Navara (D231) 07/2019 - 2023

Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rot: +12V Zuendung Klemme 15 analog/CAN
orange: +12V Beleuchtung Klemme 58 analog
lila/weiss: +12V Rueckwaertssignal analog
rosa: Geschwindigkeitssignal
gruen: Masse GND Handbremssignal

Belastbarkeit Gesamtausgaenge: 100 mA max.

Strombedarf groesser 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung
Datum/Uhrzeit Einstellungen unterstuetzt

Fahrzeuge mit Blaupunkt / Bosch / Clarion OEM Geraet
Fahrzeuge mit 360 OEM Kamerasystem LFB Nissan Navara
2016-2019 20Pin/32Pin Kamera: 42sns026
Fahrzeuge mit Visteon OEM CD Geraet
Fahrzeuge ohne OEM Navigation

Anschlusskabel fuer folgende Radiohersteller:

LFB Kabel 42s/acv Alpine Klinke: 42ctalpinelead
LFB Kabel 42s/acv Parrot 4 Pin: 42ctasteroidlead
LFB Kabel 42s/acv Bosch-Blaupunkt 2010 Mini ISO:
42ctblaupunktlead
LFB Kabel 42s/acv Blaupunkt/China HU/Kenwood 3 Kabel:
42ctchinahulead
LFB Kabel 42s/acv Clarion Klinke: 42ctclarionlead
LFB Kabel 42s/acv JVC 1 Kabel/Klinke: 42ctjvclead
LFB Kabel 42s/acv Kenwood 1 Kabel: 42ctkenwoodlead
LFB Kabel 42s/acv Multilead diverse Geraete: 42ctmultilead
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead3
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead5
LFB Kabel 42s/acv Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Pioneer Klinke:
42ctpioneerlead
LFB Kabel 42s/acv Pioneer AVH/DMH/SPH 2022 Klinke lose:
42ctpioneerlead2
LFB Kabel 42s/acv Geraete mit LFB-Anlernfunktion:
42ctsmartlead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Sony Klinke:
42ctsonylead
LFB Kabel 42s/acv XZent/Zenec 1 Kabel: 42ctzeneclead
