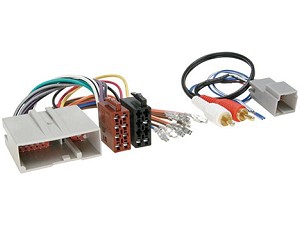

ISO Adapterkabel Ford / Lincoln / Mazda /Mercury

ISO Adapterkabel dienen zum passiven Anschluss von
Nachruestgeraeten an den im Radioeinbauschacht vorhandenen
Werkssteckern.
Je nach Fahrzeug und Ausstattung werden folgende Signale
zur Verfuegung gestellt:

12V Dauerstrom
12V Zuendung
Masse
Licht
Antennenremote
Lautsprecheranschluss fuer Front- und Rear Lautsprecher

Bei Fahrzeugen mit abweichender Ausstattung muessen
gegebenenfalls nicht vorhandene Signale an geeigneten
Abgriffspunkten im Fahrzeug angeschlossen werden (Beispiel:
Sicherungskasten) oder zusaetzliche Adaptierungen/Interfaces
verwendet werden:

CAN-Bus Interfaces
LFB-Interfaces
Soundsystemadapter
Kameraadapter

Vor dem Anschluss sind die Signale zu pruefen

Hinweis:

Anschluss: 24 Pin Ford Stecker
Anschluss: 8 Pin Amp Ford Cinch(m)

Fahrzeuge mit/ohne OEM Soundsystem

blau/weiss 2x: +12V Amp Remote Anschluss mit 1,5 kOhm
Widerstand im Lieferumfang
rosa: Telefonmute
braun: Telefonmute
blau: Antennen Remote
orange/weiss: +12V geschaltet Dimmer
orange/schwarz: Masse geschaltet Dimmer

Fuer folgende Fahrzeuge geeignet:

Ford
Ford Crown Victoria 2003 - 2011
Ford Ecoline Van 2009 - 2016
Ford Escape 2005 -2012
Ford Excursion 2005
Ford Expedition 2003 - 2014
Ford Explorer 2006 - 2010
Ford F-150 2004 - 2008
Ford F-250 2005 - 2016
Ford F-350 2005 - 2016
Ford F-450 2005 - 2016
Ford Five Hundred 2005 - 2007
Ford Freestar 2004 - 2007
Ford Freestyle 2005 - 2007
Ford Mustang 2004 -2009
Ford Super Duty 2005 - 2012
Ford Taurus X 2008 - 2009
Ford Thunderbird 2004 - 2005

Lincoln
Lincoln Navigator 2003 - 2006
Lincoln Town Car 2003 - 2011

Mazda
Mazda Tribute 2008 - 2011

Mercury
Mercury Grand Marquis 2003 - 2010
Mercury Marauder 2003 - 2006
Mercury Mariner 2005 - 2011
Mercury Milan 2006 - 2009
Mercury Monterey 2004 - 2006
Mercury Mountaineer 2006 - 2010
