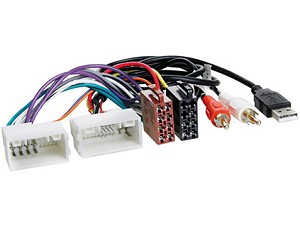

ISO Adapterkabel fuer Hyundai / Kia

ISO Adapterkabel dienen zum passiven Anschluss von
Nachruestgeraeten an den im Radioeinbauschacht vorhandenen
Werkssteckern.

Je nach Fahrzeug und Ausstattung werden folgende Signale
zur Verfuegung gestellt:

+12V Dauerstrom Klemme 30
+12V Zuendung Klemme 15
+12V Licht Klemme 58
+12V Antennenremote
Masse Klemme 31
Lautsprecheranschluss fuer Front- und Rear Lautsprecher

Bei Fahrzeugen mit abweichender Ausstattung muessen
gegebenenfalls nicht vorhandene Signale an geeigneten
Abgriffspunkten im Fahrzeug angeschlossen werden oder
zusaetzliche Adaptierungen/Interfaces verwendet werden:

CAN-Bus Interfaces
LFB-Interfaces
Soundsystemadapter
Kameraadapter

Vor dem Anschluss sind die Signale zu pruefen.

Hinweis:

Anschluss: 24 Pin / 18 Pin Hyundai / Kia Stecker
Anschluss: OEM AUX Cinch rot/weiss
Anschluss: OEM USB USB-A

Fahrzeuge ohne OEM Soundsystem

Fahrzeuge 2016 +12V Zuendungsstrom Klemme 15
Sicherungskasten abgesichert wenn notwendig
Fahrzeuge 2016 ohne OEM Navigation

Fahrzeuge mit abweichenden Steckerbelegungen und Fahrzeuge
mit OEM Navigation:

Steckerbelegung zur Vermeidung von Fehlfunktionen oder
Defekten am Fahrzeug oder dem Nachruestgeraet vor Anschluss
pruefen

AUX Anschluss Belegung mit OEM Geraet pruefen
USB Anschluss Belegung mit OEM Geraet pruefen

USB Apple Car Play / Android Auto nicht in allen Fahrzeugen
unterstuetzt

Fuer folgende Anwendung:

Radioanschlusskabel Strom/Lautsprecher

Fuer folgende Fahrzeuge geeignet:

Hyundai
Hyundai Azera 2011 - 2017
Hyundai Elantra 2011 - 2015
Hyundai H1 (TQ) 07/2008 - 08/2018
Hyundai H1 (TQ) 09/2019 - 07/2020
Hyundai H350 2015 - 2016
Hyundai i10 (IA) 11/2013 - 12/2016
Hyundai i10 (IA) 01/2017 - 12/2019
Hyundai i20 (GB) 12/2014 - 06/2018
Hyundai i20 (GB) 07/2018 -09/2020
Hyundai i30 (GD/GDH) 07/2012 - 04/2015
Hyundai i40 (VF) 09/2011 - 05/2015
Hyundai i40 (VF) 05/2015 - 08/2018
Hyundai i40 (VF) 08/2018 - 07/2019
Hyundai i45 2009 - 2014
Hyundai i800 2007 - 2021
Hyundai ix35 (EL) 03/2010 - 09/2013
Hyundai ix35 (EL) 09/2013 - 07/2015
Hyundai ix45 2013 - 2018
Hyundai Santa-Fe (DM) 10/2012 - 11/2015
Hyundai Santa-Fe (DM) 12/2015 - 08/2018
Hyundai Sonata (YF) 2009 - 2014
Hyundai Tucson (TL) 04/2010 - 06/2015
Hyundai Tucson (TL) 07/2015 - 07/2018
Hyundai Tucson (TL) 07/2018 - 12/2020

Kia
Kia Carnival (VQ) 2015 - 2021
Kia Cee d (JD) 06/2012 - 09/2015
Kia Forte 2012 - 2016
Kia Optima (TF) 06/2012 - 09/2015
Kia Picanto (TA) 09/2011 - 03/2017
Kia Pro-Cee d (JD) 07/2013 - 09/2015
Kia Rio (UB) 09/2011 - 03/2015
Kia Rio (UB) 01/2015 - 01/2017
Kia Rio (YB) 02/2017 - 02/2020
Kia Rio (YB) 08/2020 - 04/2023
Kia Sedona 2015 - 2021
Kia Sorento (XM) 10/2012 - 03/2015
Kia Sorento (UM) 04/2015 - 08/2020
Kia Soul (AM) 09/2011 - 03/2014
Kia Soul (PS) 03/2014 - 11/2016
Kia Sportage (SL) 08/2010 - 03/2014
Kia Sportage (SL) 03/2014 - 01/2016

Fahrzeuge 2016 ohne OEM Navigation
Fahrzeuge mit Continental OEM Navigation
Fahrzeuge mit Basic OEM Geraet mit 4 x Stationstasten /
1 x FAV / 1 x BACK
