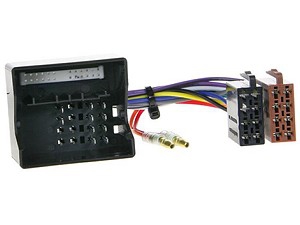

ISO Adapterkabel fuer Mercedes

ISO Adapterkabel dienen zum passiven Anschluss von
Nachruestgeraeten an den im Radioeinbauschacht vorhandenen
Werkssteckern.
Je nach Fahrzeug und Ausstattung werden folgende Signale
zur Verfuegung gestellt:

12V Dauerstrom
12V Zuendung
Masse
Licht
Antennenremote
Lautsprecheranschluss fuer Front- und Rear Lautsprecher

Bei Fahrzeugen mit abweichender Ausstattung muessen
gegebenenfalls nicht vorhandene Signale an geeigneten
Abgriffspunkten im Fahrzeug angeschlossen werden (Beispiel:
Sicherungskasten) oder zusaetzliche Adaptierungen/Interfaces
verwendet werden:

CAN-Bus Interfaces
LFB-Interfaces
Soundsystemadapter
Kameraadapter

Vor dem Anschluss sind die Signale zu pruefen.

Hinweis:

Anschluss: 40 Pin Quadlock Mercedes Stecker
Fahrzeuge mit OEM Geraet
rot: +12V Zuendungsstrom (Klemme 15) an geeigneter Stelle im
Fahrzeug abgesichert anschliessen
orange: +12V Lichtstrom (Klemme 58) an geeigneter Stelle im
Fahrzeug abgesichert anschliessen

Fuer folgende Anwendung:

Radioanschlusskabel Strom/Lautsprecher

Fuer folgende Fahrzeuge:

Mercedes CLS (C219) 2004 -2/2008
Mercedes E-Klasse (W211) 2002 - 2/2008
Mercedes SLK (R171) 2004 - 3/2008 /
Mercedes SL (R230) 2004 - 11/2011

Fahrzeuge mit Audiogateway Verlaengerungskabel Mercedes
Audio Gateway ISO 6,5 m: 1195-25-6500-0
Fahrzeige mit Audiogateway Verlaengerungskabel Mercedes
Audio Gateway ISO 2,5 m: 1195-25-2500-0

Fuer Fahrzeuge:

Mercedes CLS (C219) 3/2008 - 7/2010
Mercedes E-Klasse 3/2008 - 1/2009
Mercedes SKL (R171) 04/2008 -2011

ISO Adapterkabel Mercedes diverse Fahrzeuge: 1196-02
