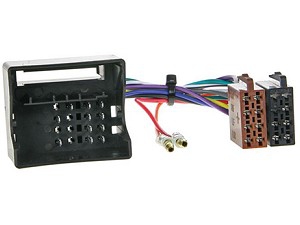

ISO Adapterkabel Mercedes

ISO Adapterkabel dienen zum passiven Anschluss von
Nachruestgeraeten an den im Radioeinbauschacht vorhandenen
Werkssteckern.

Je nach Fahrzeug und Ausstattung werden folgende Signale
zur Verfuegung gestellt:

+12V Dauerstrom Klemme 30
+12V Zuendung Klemme 15
+12V Licht Klemme 58
+12V Antennenremote
Masse Klemme 31
Lautsprecheranschluss fuer Front- und Rear Lautsprecher

Bei Fahrzeugen mit abweichender Ausstattung muessen
gegebenenfalls nicht vorhandene Signale an geeigneten
Abgriffspunkten im Fahrzeug angeschlossen werden oder
zusaetzliche Adaptierungen/Interfaces verwendet werden:

CAN-Bus Interfaces
LFB-Interfaces
Soundsystemadapter
Kameraadapter

Vor dem Anschluss sind die Signale zu pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

Anschluss: 40 Pin Quadlock Mercedes Stecker

Fahrzeuge Mercedes mit Audio 20 2-DIN OEM Geraet
Fahrzeuge Mercedes mit Audio 50 APS Comand NTG2.5 OEM
Navigation
Fahrzeuge Mercedes Sprinter (W907/W910) mit
Radiovorbereitung / mit Browse 1-DIN OEM Geraet
Fahrzeuge Mercedes Citan 420 (W420) mit Radiovorbereitung /
mit Browse 1-DIN OEM Geraet

Fahrzeuge Mercedes/VW ohne Radiovorbereitung
Fahrzeuge Mercedes/VW ohne 1-DIN OEM Geraet

rot: +12V Zuendungsstrom Klemme 15 Sicherungskasten
abgesichert
orange: +12V Lichtstrom Klemme 58 abgesichert

Fuer folgende Anwendung:

Radioanschlusskabel Strom/Lautsprecher

Fuer folgende Fahrzeuge:

Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes C-Klasse (C204/S204/W204) 08/2007 - 01/2011
Mercedes C-Klasse (C204/S204/W204) 03/2011 - 10/2015
Mercedes Citan 420 (W420) 10/2021 - 2023
Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011
Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
Mercedes CLS-Klasse (C219) 04/2008 - 09//2010
Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
Mercedes E-Klasse (A212/C212/S212/W204) 02/2009 - 03/2013
Mercedes G-Klasse (W463) 04/2007 - 06/2008
Mercedes G-Klasse (W164) 09/2008 - 06/2012
Mercedes GL-Klasse (X164) 09/2006 - 05/2009
Mercedes GL-Klasse (X164) 05/2009 - 07/2012
Mercedes M-Klasse (W164) 07/2005 - 04/2008
Mercedes M-Klasse (W164) 10/2008 - 07/2011
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-Klasse (W251) 09/2005 - 05/2007
Mercedes R-Klasse (W251) 05/2007 - 05/2010
Mercedes SLK-Klasse (R171) 04/2008 -03/2011
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Sprinter (W907/W910) 06/2018 - 12/2020 /
Mercedes Sprinter (W907/W910) 11/2019 - 2023 /
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014
Mercedes Vito (V447) 10/2014 - 02/2019 /
Mercedes Vito (V447) 05/2019 - 2023 /

Smart
Smart For Four (W454) 01/2004 - 04/2007

VW
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Fahrzeuge mit E-Call Artikel: 1424-27-0
Fahrzeuge mit +12V Dauerstrom Abschaltfunktion +12V
Dauerstromanschluss Klemme 30 Batterie abgesichert
Fahrzeuge mit Comand OEM Navigation 40 Pin Quadlock
Uhrzeiteinstellung nicht unterstuetzt Fahrzeuge auf
Audio 20 OEM Geraet codieren

Fuer Fahrzeuge:

Mercedes CLS-Klasse (W219) 10/2004 - 06/2008
Mercedes E-Klasse (S211/W211) 03/2002 - 02/2008
Mercedes SL-Klasse (R230) 03/2006 - 02/2008
Mercedes SL-Klasse (R230) 04/2008 - 12/2011
Mercedes SLK-Klasse (R171) 03/2004 - 03/2008

Fahrzeuge ohne Audio 50 APS Comand NTG2.5 OEM Navigation:
ISO Adapterkabel Mercedes CLS/E-Klasse/SL/SLK Artikel:
1195-02
