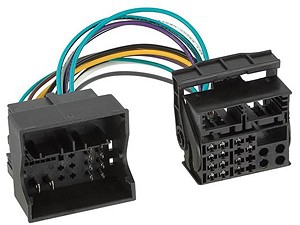

Umruestadapter VAG

Dieser Adapter ermoeglicht den Einbau eines geeigneten OEM
Geraets oder Interfaces mit fahrzeugspezifischem VAG 40 Pin
Quadlock Anschluss in Fahrzeuge mit VAG 52 Pin Quadlock
Stecker und MIB PQ Plattform.

Hinweis:

Anschluss: 52 Pin Quadlock Stecker 40 Pin Quadlock Stecker

Lautsprecher und Spannungsversorgung durchverbunden
CAN Bus Leitungen und weitere Anschluesse nicht
durchverbunden

Vor Installation:

Spannungsversorgung der OEM Antennenanlage pruefen +12V
Speisespannung / +8,5V Speisepannung
Belegung des OEM Geraetes oder des Interfaces und den
Fahrzeuganschluss anhand des Fahrzeugschaltplans auf
Richtigkeit pruefen

40 Pin Quadlock:
Kammer A
Pin 1 - Pin 8: Lautsprecher Front/Rear
Pin 9: CAN high
Pin 10: CAN low
Pin 12: Masse GND Klemme 31
Pin 15: +12V Dauerstrom Klemme 30

Kammer C
Pin 1: Mikrofon - in
Pin 7: Mikrofon + in

52 Pin Quadlock:
Kammer A
Pin 1 - Pin 8: Laustprecher Front/Rear
Pin 17: Masse GND Klemme 31
Pin 18: +12V Dauerstrom Klemme 30

Kammer B
Pin 1: Mikrofon + in
Bin 6: Rueckfahrkamera Video +
Pin 7: Mikrofon - in
Pin 12: Rueckfahrkamera Video -

Kammer D
Pin 6: CAN high
Pin 12: CAN low

Codierung des Fahrzeugs gegebenenfalls notwendig

Fuer folgende Anwendung:

Einbau von geeigneten 40 Pin OEM Geraeten in VW Fahrzeuge
mit 52 Pin Stecker und MIB PQ Plattform
RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM
Geraet
RNS315 / RNS510 OEM Navigation

Einbau von geeigneten Lenkardfernbedienungsinterfacen und
Infodaptern mit 40 Pin Stecker in Fahrzeuge mit 52 Pin
Stecker und MIB PQ Plattform
LFB Audi/Seat/Skoda/VW diverse Fahrzeuge 40Pin Quadlock
Artikel: 42a-1324-001
LFB VW diverse Fahrzeuge 40Pin Quadlock Artikel: 42svw002
Infodapter VW diverse Fahrzeuge 40Pin Quadlock Artikel:
43uvw01

Fuer folgende Fahrzeuge geeignet:

VW Beetle (16) 06/2016 - 03/2018
VW Caddy IV (DU) 06/2015 - 09/2020
VW Jetta (16) 2015 - 2018
VW Sharan II (7N) 07/2015 - 10/2021
VW T6 (7HC) 07/2015 - 08/2019
VW Tiguan II (5N) 05/2016 - 05/2021

Allgemeine Installationshinweise:

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum fuehren zum
Erloeschen der Garantie des Produktes
