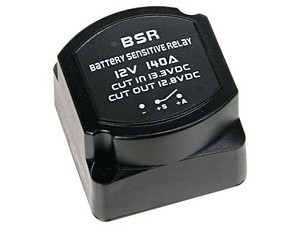

Batterie Trennrelais

Elektronisches Trennrelais zur Installation einer
Zweitbatterie in Fahrzeugen.

Es wird keine Lichtmaschinenkontrollspannung oder ein
Zuendungsplusklemme 15 zur Installation benoetigt.

Bei laufender Lichtmaschine und einer Bordnetzspannung ab
+13.3V wird die Zweitbatterie ohne Spannungsspitzen ueber
die Relaiselektronik des Trennrelais dazugeschaltet..
Bei einer Bordnetzspannung kleiner +12,8V wird die
Zweitbatterie von der Starterbatterie getrennt.

Dieses verhindert eine Entladung der Starterbatterie bei
Nutzung der Zweitbatterie.

Das Relais arbeitet Bi-direktional.

Bei einer Ladung der Zweitbatterie mit einem Ladegeraet wird
die Starterbatterie ab einer Bordnetzspannung von +13,5V
mitgeladen.

Hinweis:

schwarz: Masse GND Klemme 31 Karosserie

+S: M6 Starterbatterie Klemme 30 neben Masseanschluss
+A: M6 Zweitbatterie Klemme 30

Absicherung der Zuleitungskabel querschnittsabhaengig:

Starterbatterie Kabellaenge zur Sicherung 10 cm max.
Zweitbatterie Kabellaenge zur Sicherung 10 cm max.

Fuer folgende Anwendung:

Installation von Zweitbatterien

PKW
Busse
Reisemobile
Car-Hifi

Technische Daten:

Relais: elektronisch NC (normaly open)
Kontroll-LED: Spannung +13,5V an / +12,6V aus
Schaltstrom: 140A max.
Batteriespannung: +12V DC
Schaltspannung anziehen/schliessen: +13,3V DC
Schaltspannung abfallen/oeffnen: +12,8V DC

Masse: 67,5 mm x 67,5 mm x 54,5 mm
